簡述陶粒加氣混凝土有哪些特點？

 簡述陶粒加氣混凝土有哪些特點？

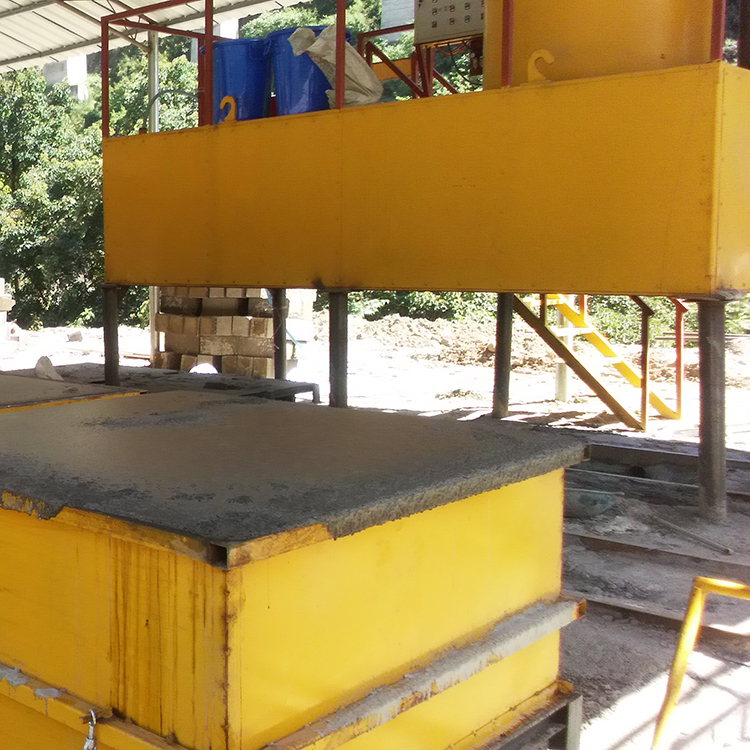

１、以陶粒加氣混凝土砌塊為例其由陶粒加氣混凝土經全自動機械切割而威后，具有如下理化性能：

（１）輕質。陶粒加氣混凝土砌塊干體積密度為４５０～７５０Ｋｇ／ｍ。可減輕勞動強度降低建筑物自重簡化地基處理，節省工程造價。　

（２）高強。陶粒加氣混凝土砌塊可做到Ｂ０７級　其抗壓強度＞７．５ＭＰａ適合外墻應用。砌體經抗拔力試驗、懸掛力試驗、力學能試驗，各項指標均超過粘土制品的實砌墻，可直接粘貼面磚、花崗巖等。同時還具有良好的錨固力．使用釘子時，有與木質材料相似的感覺。　

（３）隔熱保溫。陶粒加氣混凝土砌塊的導熱系數為０．１１～　０.１８Ｗ／ｍＫ２４０ｍｍ厚墻體熱阻值、傳熱系數、熱惰性指標經測試，均能輕松滿足夏熱冬冷地區節能５０％的要求。如果適當調整墻體厚度，或采用專用砂漿（包括粉刷石膏）干法施工，砌塊尺寸保持偏差＜１５ｍｍ．灰縫控制在３ｍｍ以內則完全可滿足節能６５％的要求。

（４）防火。陶粒加氣混凝土砌塊原材料均為無機不燃物高溫不產生有害氣體。經試驗１５Ｏｍｍ厚墻體耐火就達５ｈ以上．燃燒性能為Ａ１級。輕集料陶粒混凝土

（５）隔音吸音。陶粒加氣混凝土砌塊內有大量的氣孔空氣聲隔聲量為５４ｄＢ，具有隔音和吸音雙重功能。

（６）綠色環保。陶粒加氣混凝土砌塊生產過程中無廢氣、廢水、廢渣等產生，能達到節能、節地、節材、利廢的目的。經檢測．符合ＧＢ６５６６《建筑材料放射性核素限量》標準中對建筑主體材料的要求。建筑物拆除后，砌塊仍可循環利用．減輕環境污染。　

２、陶粒加氣混凝土的優勢　

（１）極低的收縮率。原材料陶粒幾乎不存在收縮　以陶粒為主　材料及減縮劑的加入，大幅度降低了陶粒加氣混凝土的收縮率。用標準法測得的干燥收縮率＜０．４９ｍｍ／ｍ，絕干收縮率和粘土實心磚相當消除了墻體開裂之慮。

（２）合適的含水率。陶粒加氣混凝土制品出廠含水率控制在１５～２Ｏ％，適宜施工。

（３）極強的抗滲性。陶粒加氣混凝土內部孔互不貫穿吸水率小，其抗滲試驗結果．優于現有國家標準。

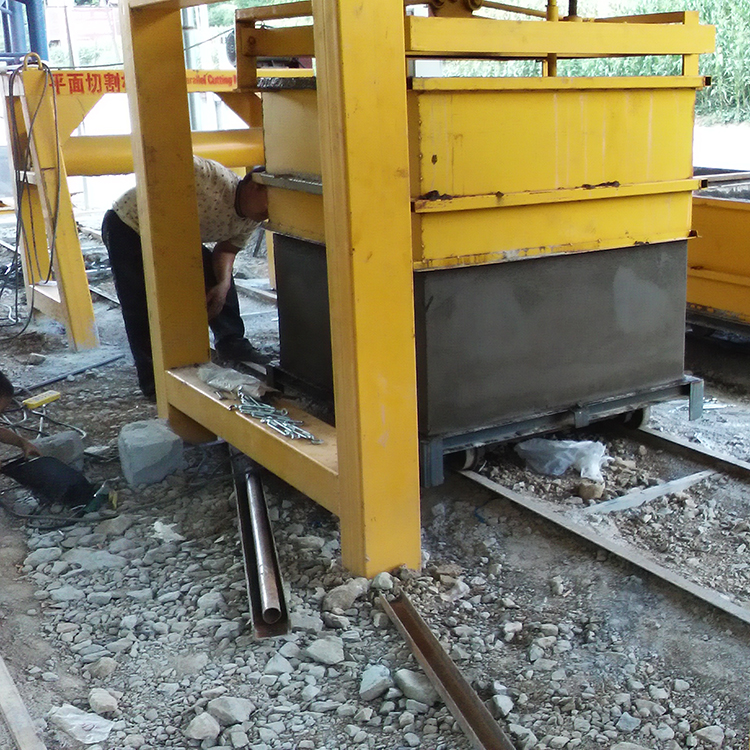

（４）精密的尺寸。由于采用金剛鉆圓盤鋸，全自動機械切割．尺寸誤差小能有效保證墻體尺寸和控制灰縫易于干法施工．減少砂漿用量．降低工程成本。　

（５）美觀的外表。陶粒加氣混凝土切割后所形成的圖案．可作為建筑裝飾用美觀大方。
